На первый взгляд, слой цинка толщиной 40 мкм и 80 мкм визуально неотличимы. Оба придают металлу характерный серебристый матовый блеск. Однако с точки зрения физики и инженерии это два совершенно разных продукта с многократно отличающимся сроком службы.
Почему при закупке решетчатого настила и металлоконструкций нельзя соглашаться на «усреднённые» значения толщины покрытия? Разбираем физику процесса, скрытые угрозы экономии и то, как мы контролируем качество на производстве «НПО Стальпром».
Двойной щит: барьерная и катодная защита
Горячее цинкование работает не просто как «краска». Это сложная электрохимическая система, состоящая из двух уровней обороны.
1. Барьерная защита (пассивная) Цинк создает непрерывную физическую изоляцию между сталью и окружающей средой. Влага, кислород, агрессивные газы и соли не могут напрямую контактировать с металлом основы. Пока этот барьер целостен, коррозия невозможна в принципе.
2. Катодная защита (активная) Это ключевое преимущество горячего цинкования перед любыми лакокрасочными материалами. Цинк обладает более отрицательным электрохимическим потенциалом, чем сталь.
Что это значит на практике? При появлении царапин, сколов или микродефектов (например, в зоне сварных швов) цинк выступает в роли «жертвенного анода». Он корродирует первым, отдавая электроны стали и блокируя её окисление. Именно поэтому ржавчина не появляется мгновенно даже при глубоком нарушении целостности слоя — там, где обычная краска уже бы «заржавела», цинк продолжает защищать основу.
Динамика расхода: цинк как расходуемый ресурс
Важно понимать: цинковое покрытие не вечно. Оно работает как «батарея», ресурс которой постепенно расходуется. Скорость коррозии цинка нелинейна и напрямую зависит от категории агрессивности среды (согласно ГОСТ ISO 9224):
- С1–С2 (сухая и малоагрессивная атмосфера) — расход минимален.
- С3 (городская промышленная зона) — наличие SO₂ ускоряет реакцию.
- С4 (влажная промзона, приморские города) — высокая влажность + соли.
- С5 (морской климат, химические производства) — критическая скорость разрушения.
Правило физики: чем агрессивнее среда, тем быстрее исчерпывается ресурс защитного слоя. Толщина покрытия в этом уравнении — ваш главный запас прочности.
Расчётный срок службы цинкового покрытия
Для наглядности приведём таблицу сроков службы в зависимости от толщины покрытия и категории среды. Данные основаны на нормах ISO 14713-1 и ГОСТ 9.307-2021:
|
Категория среды (ISO 9224)
|
Скорость коррозии Zn, мкм/год
|
Срок службы при 70 мкм
|
Срок службы при 100 мкм
|
|---|---|---|---|
|
C2 (сухая, сельская)
|
1–2
|
35–70 лет
|
50–100 лет
|
|
C3 (город, промзона)
|
2–5
|
14–35 лет
|
20–50 лет
|
|
C4 (влажная промзона)
|
5–8
|
9–14 лет
|
12–20 лет
|
|
C5 (морской климат)
|
8–25
|
3–9 лет
|
4–12 лет
|
Таблица показывает: разница между 70 и 100 мкм — это не «20–30% запаса», а иногда кратное увеличение срока службы.
Критические зоны: где покрытие тоньше всего
Технология горячего цинкования подразумевает погружение изделия в расплав. Из-за физики жидкостей и геометрии изделий слой цинка распределяется неравномерно.
Когда общая толщина покрытия падает ниже нормативной (менее 70 мкм для конструкций из металла толщиной >3 мм согласно ГОСТ 9.307-2021), ресурс защиты заканчивается преждевременно. Первыми «сдаются» наиболее уязвимые участки:
- Зона термического влияния сварных швов. При сварке цинк частично выгорает, а при последующем цинковании в этих зонах из-за изменения структуры металла покрытие ложится тоньше.
- Кромки и углы. Из-за сил поверхностного натяжения расплавленный цинк «стекает» с острых граней. На плоских участках слой может быть 90 мкм, а на кромках — всего 40–50 мкм.
- Места контакта с крепежом. Зоны потенциальных микроповреждений и сколов при монтаже.
Главная опасность: подплёночная коррозия
Наибольшую угрозу представляет не поверхностная «белая ржавчина» на самом цинке, а подплёночная коррозия. Влага проникает под остаточный, истончённый слой цинка через поры и микротрещины. Коррозионный процесс развивается скрытно, расширяясь от точки повреждения.
Визуально конструкция может выглядеть удовлетворительно, однако внутри уже происходит потеря сечения несущих элементов. Для нагруженных конструкций (тех же решетчатых настилов на промышленных площадках, эстакадах, смотровых зонах) это прямая угроза обрушения.
Как это работает на производстве «НПО Стальпром»

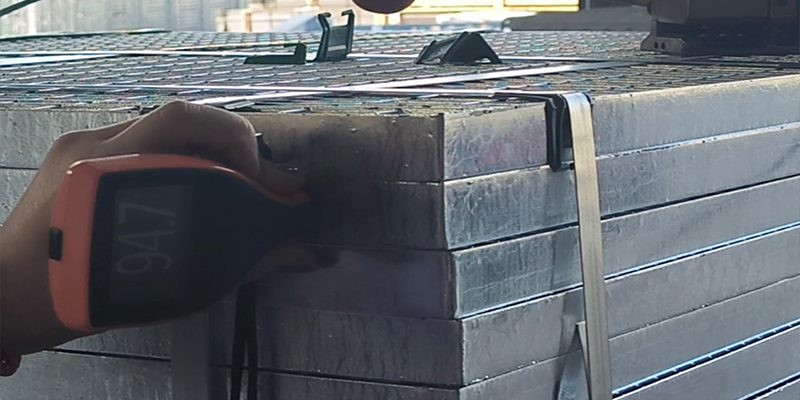

Мы управляем ресурсом защиты. На производстве «НПО Стальпром» контроль толщины покрытия ведётся на каждом этапе:
Каждая партия сопровождается протоколом измерения толщины покрытий. Замеры проводятся в 5 точках на 1 м², включая кромки, сварные швы и труднодоступные зоны.
Инженерный вывод
Снижение толщины цинкового покрытия ради копеечной экономии на этапе закупки приводит к непрогнозируемому снижению несущей способности в период эксплуатации.
Каждый микрон цинка — это гарантированный запас времени для безопасной работы конструкции без необходимости дорогостоящего полевого ремонта, остановки производства и замены элементов.
Соблюдение требований ГОСТ 9.307-2021 и контроль толщины покрытия на кромках обеспечивает расчётный срок службы решетчатого настила не менее 20–50 лет (в зависимости от категории среды) даже в самых сложных условиях эксплуатации.
